먼저 전압에 대해서 알아야겠죠? 전압은 회로에 전류를 흐르게 하는 힘? 능력 같은 거에요. 물이 수압에 의해 흐르는 것처럼 전류도 전압에 의해 흐른답니다. 물을 계속 흐르게 하기 위해서는 펌프처럼 물의 높이차를 계속 유지해주는 장치가 필요한 것처럼, 회로에서도 전류를 흐르게 하기 위해서는 전압을 계속 유지해주는 장치, 전지가 필요해요. 여기서 전지란, 전하가 저항에서 일을 할 수 있도록 에너지를 공급하는 부분으로, 화학 에너지를 전기 에너지로 전환하는 장치에요.  전압의 단위는 V, 볼트를 사용하는데요, 전압이 큰 전지일수록 전자가 전지를 지나면서 더 큰 에너지를 얻게 돼요.

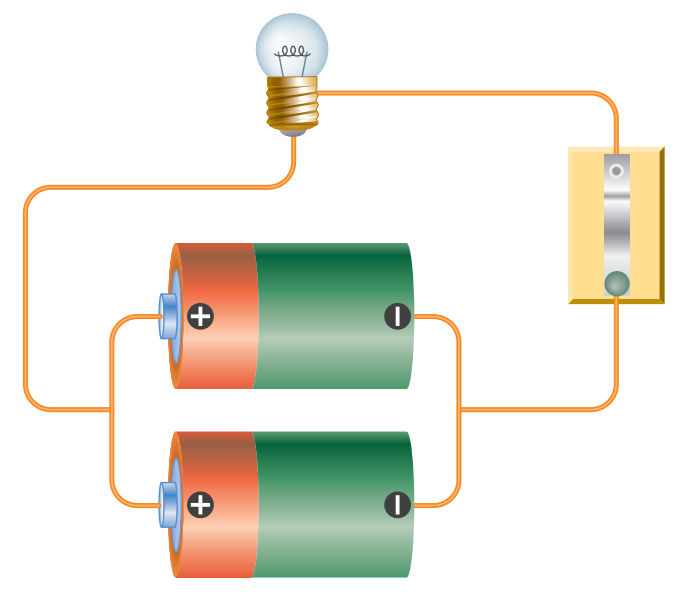

전지는 연결방법에 따라 전체 전압과 수명이 달라지는데요, 연결방법은 전지의 직렬연결, 그리고 병렬연결 두 가지가 있습니다. 먼저 직렬연결에 대해서 알아볼까요? 직렬연결은, 전지의 (+)극과 (-)극을 교대로 연결하는 방법이에요. 전지를 직렬연결 했을 때 전체 전압은 연결한 전지의 개수에 비례하게 됩니다. 즉, 전지를 연결할수록 전압이 커지는 것이죠. 직렬연결을 하게 되면 높은 전압을 얻을 수 있지만, 아무리 여러 개를 연결해도 사용시간은 전지 1개를 이용하는 시간과 같죠. 병렬연결은 반대로 전지의 (+)극은 (+)극끼리, (-)극은 (-)극끼리 연결하는 방법인데요, 전체 전압은 연결한 전지의 개수와 관계없이 항상 전지 1개의 전압으로 일정해요. 하지만 전지를 연결한 만큼 오래 사용할 수 있답니다.



전압도 알아보고 전지의 직렬, 병렬연결도 알아보았으니 그럼 이제 전압과 전류의 관계에 대해서 알아볼까요? 전압계와 전류계, 스위치, 전지 그리고 니크롬선을 연결하고 전압을 조절하면서 니크롬선에 흐르는 전류를 측정하면, 전압과 전류가 비례함을 알 수 있어요. 이를 옴의 법칙이라고 한답니다.



혹시 저항이 뭔지 아시나요? 전기파트에서 자주 나오는 친군데요, 전류의 흐름을 방해하는 정도를 전기 저항 또는 저항이라고 해요. 단위로는 옴(Ω)을 사용한답니다. 1Ω은 1V의 전압을 걸었을 때 1A의 전류가 흐르는 저항의 크기에요. 저항에 흐르는 전류의 세기는 저항에 걸린 전압에 비례하고, 저항에 반비례해요.
